इंजीनियरिंग उत्कृष्टता: हाइड्रोलिक वाल्व ब्लॉक के सिद्धांतों को समझना

द्रव शक्ति के क्षेत्र में, हाइड्रोलिक वाल्व ब्लॉक मस्तिष्क है जो एप्लिकेशन द्वारा निर्दिष्ट वांछित स्थिति में एक्चुएटर की सही गति को पूरा करने के लिए हाइड्रोलिक तरल पदार्थ के दबाव, प्रवाह और दिशात्मक नियंत्रण को नियंत्रित करता है।

1. वर्गीकरण और कार्यक्षमता

हाइड्रोलिक नियंत्रण वाल्वों को मोटे तौर पर तीन प्रकार के नियंत्रण वाल्वों में वर्गीकृत किया जा सकता है: दिशात्मक नियंत्रण वाल्व, दबाव नियंत्रण वाल्व, प्रवाह नियंत्रण वाल्व। ये, बदले में, किसी भी हाइड्रोलिक प्रणाली में तीन बुनियादी सर्किटों पर नियंत्रण प्रदान करते हैं: दिशात्मक नियंत्रण, दबाव विनियमन, गति नियंत्रण। इन वाल्वों को थ्रेडेड वाल्व, वाल्व सबप्लेट माउंटेड या कार्ट्रिज वाल्व के रूप में व्यवस्थित किया जा सकता है।

2. टू-वे कार्ट्रिज वाल्व की शारीरिक रचना

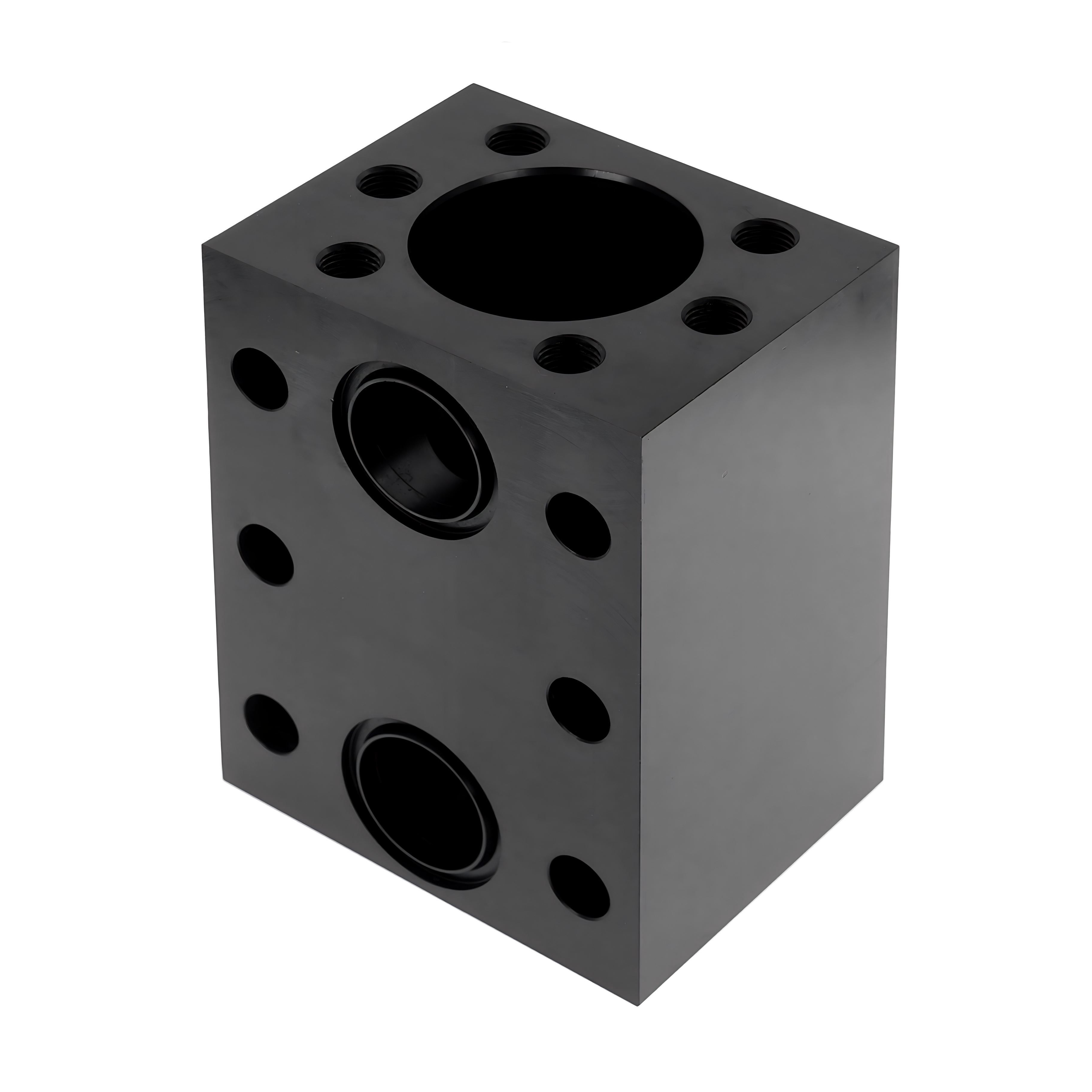

अग्रणी प्रिसिजन मशीनिंग फैब्रिकेटर में से एक के रूप में, डिफ़ोन टू-वे कार्ट्रिज वाल्व के जटिल निर्माण में माहिर है, जो निम्नलिखित खंडों में पाया जा सकता है: स्पूल, स्लीव, स्प्रिंग और सील्स से युक्त इंसर्ट। यह वाल्व का सिर है जो मुख्य तेल सर्किट को आदेश देता है। नियंत्रण कवर लघु पायलट तत्वों को पकड़ता है और पायलट नियंत्रण और मुख्य नियंत्रण कक्षों के बीच इन्सर्ट को सुरक्षित रखता है। बड़े मुख्य स्पूल को नियंत्रित करने के लिए पायलट वाल्व को कवर पर लगाया गया है। आमतौर पर, ये मानक आईएसओ अनुरूप विद्युत-चुंबकीय दिशात्मक वाल्व या आनुपातिक दबाव वाल्व होते हैं। इंटीग्रेटेड मैनिफोल्ड ब्लॉक उपरोक्त सभी घटकों को धारण करता है और तेल सर्किट के आंतरिक संचार को आदेश देता है, जो अत्यधिक जटिल होते हैं।
