हाइड्रोलिक मैनिफोल्ड मशीनिंग कैसे काम करती है?

अमूर्त

हाइड्रोलिक मैनिफोल्ड मशीनिंगहाइड्रोलिक सिस्टम के लिए कॉम्पैक्ट, उच्च परिशुद्धता द्रव नियंत्रण ब्लॉक का उत्पादन करने के लिए उपयोग की जाने वाली एक महत्वपूर्ण विनिर्माण प्रक्रिया है। ये घटक निर्माण मशीनरी, औद्योगिक स्वचालन, एयरोस्पेस सिस्टम और ऊर्जा उपकरण में उपयोग किए जाने वाले जटिल हाइड्रोलिक सर्किट की दक्षता, सुरक्षा और विश्वसनीयता निर्धारित करते हैं। यह लेख बताता है कि हाइड्रोलिक मैनिफोल्ड मशीनिंग कैसे काम करती है, प्रमुख चुनौतियाँ, सामग्री संबंधी विचार, मशीनिंग तकनीक, गुणवत्ता नियंत्रण विधियाँ, और पेशेवर निर्माता कैसे दीर्घकालिक प्रदर्शन और रिसाव-मुक्त संचालन सुनिश्चित करते हैं।

विषयसूची

• 1. हाइड्रोलिक मैनिफोल्ड मशीनिंग का परिचय
• 2. मशीनिंग प्रक्रिया कैसे काम करती है
• 3. प्रमुख विनिर्माण चुनौतियाँ
• 4. मैनिफोल्ड मशीनिंग में प्रयुक्त सामग्री
• 5. परिशुद्धता और सहनशीलता आवश्यकताएँ
• 6. मशीनिंग तकनीक का अवलोकन
• 7. गुणवत्ता नियंत्रण और परीक्षण
• 8. औद्योगिक अनुप्रयोग
• 9. डिफ़ॉन से व्यावसायिक विनिर्माण सहायता
• 10. अक्सर पूछे जाने वाले प्रश्न

1. हाइड्रोलिक मैनिफोल्ड मशीनिंग का परिचय

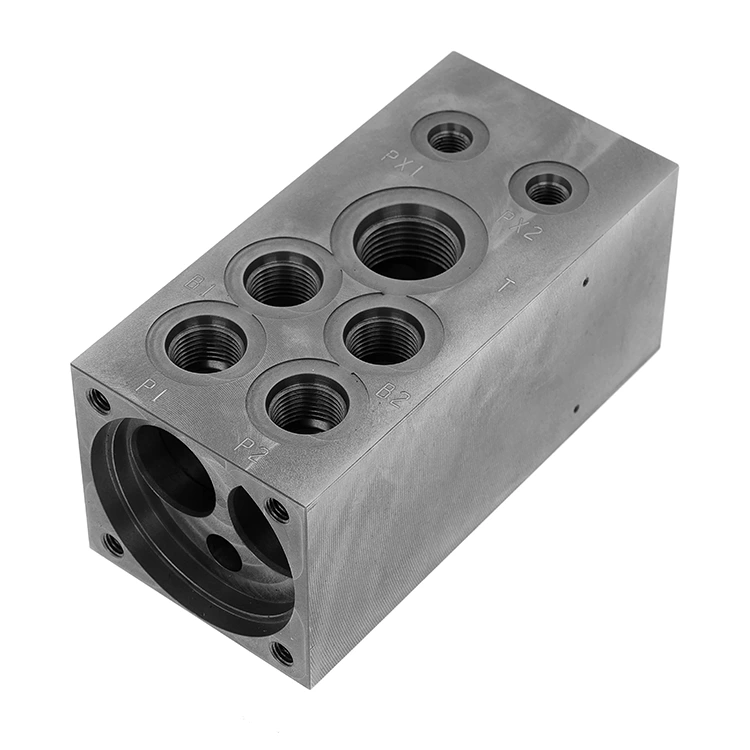

हाइड्रोलिक मैनिफोल्ड इंजीनियर्ड ब्लॉक होते हैं जो हाइड्रोलिक सिस्टम में पंप, वाल्व, एक्चुएटर्स और जलाशयों के बीच द्रव प्रवाह को निर्देशित करते हैं। कई होसेस और फिटिंग का उपयोग करने के बजाय, मैनिफोल्ड्स एक ही ठोस ब्लॉक के अंदर चैनलों को एकीकृत करते हैं। यह रिसाव बिंदुओं को कम करता है, सिस्टम कॉम्पैक्टनेस में सुधार करता है और विश्वसनीयता बढ़ाता है।

हाइड्रोलिक मैनिफोल्ड मशीनिंग सटीक सीएनसी विनिर्माण प्रक्रिया को संदर्भित करती है जो धातु ब्लॉक के भीतर आंतरिक प्रवाह चैनल, वाल्व पोर्ट और सीलिंग सतह बनाती है। इस प्रक्रिया की सटीकता सीधे सिस्टम के प्रदर्शन और सुरक्षा को प्रभावित करती है।

2. मशीनिंग प्रक्रिया कैसे काम करती है

हाइड्रोलिक मैनिफोल्ड्स की मशीनिंग में कई अत्यधिक नियंत्रित चरण शामिल होते हैं। प्रत्येक चरण के लिए सटीक इंजीनियरिंग और उन्नत सीएनसी उपकरण की आवश्यकता होती है।

1. डिजाइन और इंजीनियरिंग- हाइड्रोलिक स्कीमैटिक्स को प्रवाह पथ, बंदरगाहों और माउंटिंग सतहों को परिभाषित करने वाले 3डी सीएडी मॉडल में परिवर्तित किया जाता है।
2. सामग्री तैयारी- उच्च शक्ति वाले एल्यूमीनियम, स्टील, या स्टेनलेस स्टील ब्लॉकों का चयन किया जाता है और आकार में काटा जाता है।
3. सीएनसी प्रोग्रामिंग- सटीक ड्रिलिंग और मिलिंग सुनिश्चित करने के लिए CAM सॉफ़्टवेयर का उपयोग करके टूल पथ तैयार किए जाते हैं।
4. गहरे छेद की ड्रिलिंग- आंतरिक प्रवाह चैनल विशेष ड्रिलिंग तकनीकों का उपयोग करके बनाए जाते हैं।
5. मिलिंग और पोर्टिंग- वाल्व कैविटीज़, थ्रेडेड पोर्ट और माउंटिंग इंटरफेस को मशीनीकृत किया जाता है।
6. डिबुरिंग और सफाई- चिप्स हटाने और संदूषण को रोकने के लिए आंतरिक मार्गों को साफ किया जाता है।

द्रव दक्षता सुनिश्चित करने और दबाव हानि या रिसाव को रोकने के लिए प्रत्येक चरण को कसकर नियंत्रित किया जाना चाहिए।

3. प्रमुख विनिर्माण चुनौतियाँ

सख्त कार्यात्मक और संरचनात्मक आवश्यकताओं के कारण हाइड्रोलिक मैनिफोल्ड मशीनिंग अत्यधिक जटिल है।

• आंतरिक चैनल सटीकता:यहां तक ​​कि मामूली विचलन भी हाइड्रोलिक प्रवाह गतिशीलता को बाधित कर सकता है।
• रिसाव निवारण:सीलिंग सतहों को पूर्ण समतलता और फिनिश बनाए रखनी चाहिए।
• चिप हटाना:गहरे आंतरिक मार्ग मशीनिंग के बाद सफाई को कठिन बनाते हैं।
• थर्मल विरूपण:मशीनिंग के दौरान उत्पन्न गर्मी आयामी स्थिरता को प्रभावित कर सकती है।

4. मैनिफोल्ड मशीनिंग में प्रयुक्त सामग्री

सामग्री का चयन प्रदर्शन, स्थायित्व और लागत दक्षता में महत्वपूर्ण भूमिका निभाता है।

• एल्यूमिनियम मिश्र धातु:हल्के और संक्षारण प्रतिरोधी, मोबाइल हाइड्रोलिक सिस्टम में व्यापक रूप से उपयोग किया जाता है।
• कार्बन स्टील:हेवी-ड्यूटी औद्योगिक अनुप्रयोगों के लिए उच्च शक्ति।
• स्टेनलेस स्टील:कठोर वातावरण के लिए उत्कृष्ट संक्षारण प्रतिरोध।

5. परिशुद्धता और सहनशीलता आवश्यकताएँ

हाइड्रोलिक मैनिफोल्ड्स को अत्यधिक सख्त सहनशीलता की आवश्यकता होती है, अक्सर माइक्रोन के भीतर। सतह का खुरदरापन, लंबवतता और सघनता सीधे हाइड्रोलिक सीलिंग और प्रवाह दक्षता को प्रभावित करती है।

निर्माता उत्पादन बैचों में दोहराव और सटीक स्थिरता सुनिश्चित करने के लिए मल्टी-एक्सिस नियंत्रण के साथ उन्नत सीएनसी मशीनिंग केंद्रों का उपयोग करते हैं।

6. मशीनिंग तकनीक का अवलोकन

7. गुणवत्ता नियंत्रण और परीक्षण

हाइड्रोलिक मैनिफोल्ड उत्पादन में गुणवत्ता आश्वासन आवश्यक है। निर्माता सख्त निरीक्षण प्रक्रियाएँ लागू करते हैं:

• 3डी समन्वय मापने वाली मशीन (सीएमएम) निरीक्षण
• दबाव रिसाव परीक्षण
• सतह खुरदरापन विश्लेषण
• प्रवाह पथ सत्यापन

चरम स्थितियों में सुरक्षित संचालन सुनिश्चित करने के लिए प्रत्येक मैनिफोल्ड को दबाव और सीलिंग परीक्षणों से गुजरना होगा।

8. औद्योगिक अनुप्रयोग

हाइड्रोलिक मैनिफोल्ड्स का उपयोग उद्योगों की एक विस्तृत श्रृंखला में किया जाता है जहां द्रव शक्ति नियंत्रण आवश्यक है।

• निर्माण मशीनरी (खुदाई, लोडर)
• औद्योगिक स्वचालन प्रणाली
• एयरोस्पेस हाइड्रोलिक नियंत्रण प्रणाली
• समुद्री और अपतटीय उपकरण
• ऊर्जा और बिजली उत्पादन प्रणालियाँ

9. डिफ़ॉन से व्यावसायिक विनिर्माण सहायता

उच्च गुणवत्ता वाली हाइड्रोलिक मैनिफोल्ड मशीनिंग के लिए न केवल उन्नत उपकरण बल्कि गहरी इंजीनियरिंग विशेषज्ञता की भी आवश्यकता होती है।डिफ़ोनहाइड्रोलिक सिस्टम के लिए सटीक सीएनसी मशीनिंग समाधान में विशेषज्ञता, जटिल औद्योगिक आवश्यकताओं के अनुरूप कस्टम मैनिफोल्ड डिजाइन प्रदान करना।

प्रोटोटाइप विकास से लेकर बड़े पैमाने पर उत्पादन तक, डिफ़ोन सख्त आयामी नियंत्रण, अनुकूलित प्रवाह डिज़ाइन और विश्वसनीय सीलिंग प्रदर्शन सुनिश्चित करता है। परिचालन परिवेश की मांग को पूरा करने के लिए प्रत्येक उत्पाद को कठोर निरीक्षण से गुजरना पड़ता है।

यदि आप स्थिर प्रदर्शन, कम रिसाव जोखिम और उच्च दक्षता वाले हाइड्रोलिक समाधान की तलाश में हैं, तो डिफ़ोन एंड-टू-एंड विनिर्माण क्षमताओं के साथ आपके प्रोजेक्ट का समर्थन कर सकता है।हमसे संपर्क करेंआज आपकी हाइड्रोलिक मैनिफोल्ड मशीनिंग आवश्यकताओं पर चर्चा करने के लिए।

10. अक्सर पूछे जाने वाले प्रश्न

Q1: हाइड्रोलिक मैनिफोल्ड का मुख्य उद्देश्य क्या है?
एक हाइड्रोलिक मैनिफोल्ड हाइड्रोलिक सिस्टम के भीतर द्रव प्रवाह को निर्देशित और नियंत्रित करता है, कई बाहरी होज़ों को बदलता है और रिसाव के जोखिम को कम करता है।

Q2: मशीनिंग परिशुद्धता इतनी महत्वपूर्ण क्यों है?
यहां तक ​​कि छोटे विचलन भी उच्च दबाव द्रव गतिशीलता के कारण दबाव हानि, अक्षमता या सिस्टम विफलता का कारण बन सकते हैं।

Q3: हाइड्रोलिक मैनिफोल्ड के लिए कौन सी सामग्री सबसे अच्छी है?
यह एप्लिकेशन आवश्यकताओं पर निर्भर करता है। एल्युमीनियम हल्के सिस्टम के लिए आम है, जबकि स्टील का उपयोग उच्च दबाव वाले वातावरण के लिए किया जाता है।

Q4: निर्माता यह कैसे सुनिश्चित करते हैं कि कोई रिसाव न हो?
सिम्युलेटेड कामकाजी परिस्थितियों में सटीक मशीनिंग, सतह परिष्करण और दबाव परीक्षण के माध्यम से।

Q5: क्या डिफ़ोन कस्टम मैनिफ़ोल्ड डिज़ाइन को संभाल सकता है?
हाँ। डिफ़ोन क्लाइंट हाइड्रोलिक सिस्टम आवश्यकताओं के आधार पर पूरी तरह से अनुकूलित मशीनिंग समाधान प्रदान करता है।
