उत्पाद वर्णन

डिफ़ोन मशीनरी में स्क्वायर-टू-राउंड ट्रांज़िशन शीट मेटल पार्ट्स के लिए सीएनसी बेंडिंग

वेंटिलेशन सिस्टम, रासायनिक द्रव स्थानांतरण और पर्यावरण संरक्षण उपकरण जैसे उद्योगों में निर्माताओं को अक्सर सटीक वर्ग-से-गोल संक्रमण भागों की आवश्यकता होती है। ये हिस्से चौकोर या आयताकार नलिकाओं/पाइपों को गोल नलिकाओं से जोड़ते हैं, और उन्हें वायु प्रवाह को सुचारू रखने, द्रव प्रतिरोध को कम रखने और रिसाव को रोकने की आवश्यकता होती है। डिफ़ोन मशीनरी कं, लिमिटेड सीएनसी बेंडिंग सेवाओं का एक विश्वसनीय प्रदाता है जो विशेष रूप से इस जटिल शीट मेटल फॉर्मिंग एप्लिकेशन के लिए इंजीनियर किया गया है। हमारी मुख्य पेशकशों में कस्टम और अर्ध-कस्टम वर्ग-से-गोल संक्रमण भाग शामिल हैं - वाणिज्यिक एचवीएसी नलिकाओं के लिए छोटे वाले, औद्योगिक रासायनिक स्थानांतरण पाइपलाइनों के लिए बड़े वाले तक। यदि आप इन संक्रमण भागों को डिफॉन से खरीदते हैं, तो आप कई घटकों को एक साथ जोड़ने या मैन्युअल काम का उपयोग करने की परेशानी से बच जाते हैं। आपको एक ऐसा भागीदार भी मिलता है जो जानता है कि ये भाग आपके सिस्टम की समग्र दक्षता को कैसे प्रभावित करते हैं और यह कितने समय तक चलता है।

ये वर्गाकार-से-गोल संक्रमण भाग साधारण "कनेक्टर" की तरह दिख सकते हैं, लेकिन उनका डिज़ाइन और निर्माण सीधे आपके सिस्टम की दक्षता, सुरक्षा और दीर्घायु को प्रभावित करता है। एचवीएसी में, खराब तरीके से किया गया संक्रमण वायु अशांति का कारण बन सकता है - यह अधिक ऊर्जा का उपयोग करता है और अधिक शोर करता है। रासायनिक द्रव स्थानांतरण में, असमान सीम या असंगत दीवार की मोटाई से रिसाव हो सकता है - ये सुरक्षा खतरे और अपशिष्ट पदार्थ हैं। कई मानक शीट धातु आपूर्तिकर्ताओं में वर्ग-से-गोल संक्रमण के लिए विशेष विशेषज्ञता का अभाव होता है, जिसके परिणामस्वरूप अक्सर परिशुद्धता में समझौता होता है। डिफॉन की विशेष सीएनसी झुकने की प्रक्रिया विशेष रूप से इस ज्यामिति की अनूठी चुनौतियों को दूर करने के लिए डिज़ाइन की गई है: यह आसानी से कोणीय (वर्ग/आयताकार) से घुमावदार (गोल) तक चलती है, बिना सामग्री को झुर्रियों के, इसे बहुत पतला बनाती है, या इसकी संरचना को कमजोर करती है। हमारी प्रक्रिया इंजीनियरिंग परिशुद्धता और वास्तविक दुनिया के प्रदर्शन दोनों प्रदान करने के लिए डिज़ाइन की गई है। हमारे द्वारा बनाया गया प्रत्येक संक्रमण भाग न केवल आपके चौकोर और गोल घटकों पर पूरी तरह से फिट बैठता है, बल्कि आपके पूरे सिस्टम को बेहतर ढंग से काम करने में भी मदद करता है - चाहे आप हवा, पानी या रासायनिक तरल पदार्थ ले जा रहे हों।

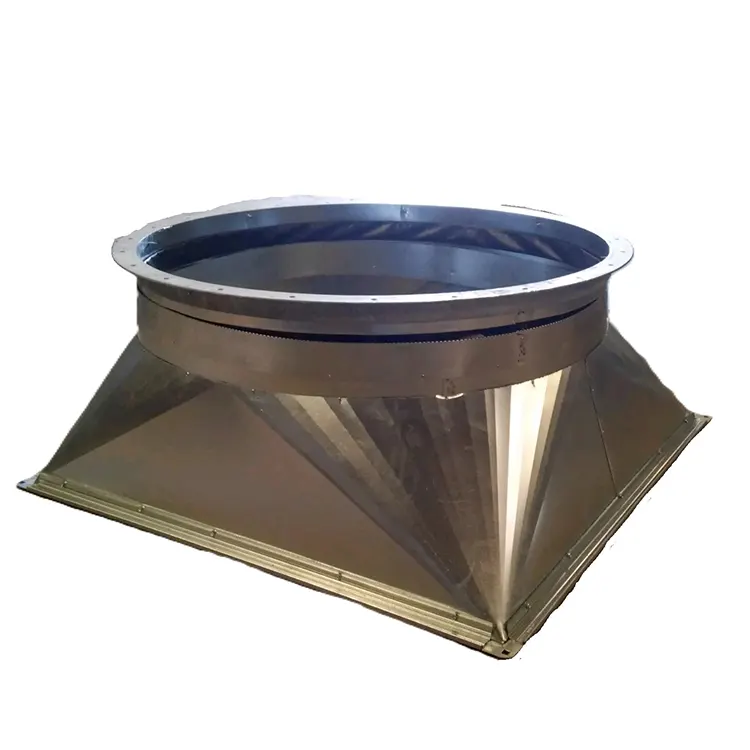

Square-To-Round Transition

आपके वर्ग-से-गोल संक्रमण भाग का उत्पादन एक कठोर तीन-चरण वर्कफ़्लो का पालन करता है: डिज़ाइन, उत्पादन और परिष्करण, जो शुरू से अंत तक आपके सिस्टम में निर्बाध एकीकरण सुनिश्चित करता है। यह वर्कफ़्लो आकृति की प्राकृतिक जटिलता से संबंधित है, और यह विस्तृत डिज़ाइन अनुकूलन के साथ शुरू होता है। मानक झुकने वाले हिस्से सरल 2डी आकृतियों का पालन करते हैं, लेकिन वर्ग-से-गोल संक्रमण के लिए सटीक 3डी मॉडलिंग की आवश्यकता होती है। इस प्रक्रिया में "विकास पैटर्न" की सटीक गणना की आवश्यकता होती है - फ्लैट शीट धातु लेआउट जो वांछित संक्रमण आकार में झुकता है। डिफॉन में, हमारी इंजीनियरिंग टीम संक्रमण भाग के 3डी मॉडल बनाने के लिए उन्नत सीएडी सॉफ्टवेयर का उपयोग करती है। फिर हम यह देखने के लिए परिमित तत्व विश्लेषण (एफईए) चलाते हैं कि सामग्री झुकने पर कैसे कार्य करेगी। यह सिमुलेशन संभावित मुद्दों को पहले ही पकड़ लेता है। उदाहरण के लिए, यदि 200 मिमी वर्ग डक्ट से 150 मिमी गोल पाइप में संक्रमण का दायरा एक स्थान पर बहुत तंग है, तो एफईए सामग्री झुर्रियां दिखाएगा। हमारी टीम संक्रमण त्रिज्या को थोड़ा बड़ा करने के लिए प्रोफ़ाइल को समायोजित करेगी - ताकि धातु बिना तनाव के आसानी से झुक जाए। हम यह सुनिश्चित करने के लिए आपकी टीम के साथ भी काम करते हैं कि डिज़ाइन आपके सिस्टम की आवश्यकताओं के अनुरूप हो। यदि संक्रमण उच्च तापमान वाले एचवीएसी सिस्टम में होगा, तो हम विरूपण को रोकने के लिए सामग्री की मोटाई को समायोजित करेंगे। यदि यह संक्षारक रसायनों के लिए है, तो हम ऐसे मिश्र धातु ग्रेड चुनेंगे जो क्षति का बेहतर प्रतिरोध करते हैं। यह डिज़ाइन चरण मूलभूत है, प्रारंभिक नहीं - यह एक सुचारू और सफल झुकने की प्रक्रिया सुनिश्चित करने के लिए महत्वपूर्ण है। हालिया ग्राहक सहभागिता में, हमारे FEA विश्लेषण ने उत्पादन शुरू होने से पहले प्रारंभिक संक्रमण डिज़ाइन में संभावित रिसाव बिंदु की पहचान की और उसका समाधान किया। एक बार डिज़ाइन पूरा हो जाने के बाद, हम सीएनसी-आधारित खंडित झुकने की ओर बढ़ते हैं - यह एक सहज वर्ग-से-गोल संक्रमण के लिए सबसे महत्वपूर्ण कदम है। सरल यू-बेंड या एल-बेंड के लिए केवल एकल-अक्ष सीएनसी मशीनों की आवश्यकता होती है, लेकिन वर्ग-से-गोल संक्रमण के लिए बहु-अक्ष वाले की आवश्यकता होती है। ये मशीनें शीट मेटल के विभिन्न हिस्सों में दबाव और कोण को समायोजित कर सकती हैं। उनके पास प्रोग्रामयोग्य बैकगेज और वास्तविक समय कोण-निगरानी सेंसर हैं। यहां बताया गया है कि यह एक विशिष्ट भाग के लिए कैसे काम करता है: मान लीजिए 250 मिमी वर्ग से 200 मिमी गोल तक 1.5 मिमी मोटी गैल्वनाइज्ड स्टील संक्रमण। सबसे पहले, हम मशीन के वर्कटेबल पर फ्लैट डेवलपमेंट पैटर्न लोड करते हैं। सीएनसी प्रणाली 8-12 "झुकने वाले खंडों" को मैप करने के लिए 3डी डिज़ाइन फ़ाइल का उपयोग करती है - प्रत्येक संक्रमण के एक छोटे से हिस्से के लिए। प्रत्येक खंड के लिए, मशीन धातु को सटीक स्थिति में लाने के लिए बैकगेज को समायोजित करती है। फिर यह खंड को एक विशिष्ट कोण पर मोड़ने के लिए सही दबाव लागू करता है। प्रत्येक खंड के बीच, कोण सेंसर जांच करता है कि मोड़ सटीक है या नहीं। यदि कोई खंड 0.3° भी बंद है, तो मशीन अगले खंड के लिए दबाव स्वचालित रूप से समायोजित कर देती है। यह खंडित विधि "भौतिक स्मृति" से बचती है - जब धातु तेज आकार परिवर्तन का विरोध करती है। इसके परिणामस्वरूप वर्गाकार से गोल की ओर एक सहज, निरंतर संक्रमण होता है, जो तीव्र विच्छेदन या भौतिक विरूपण से मुक्त होता है।

सामग्री का प्रकार	मोटाई सीमा (मिमी)	विशिष्ट संक्रमण आकार (वर्ग→गोल)	मुख्य अनुप्रयोग परिदृश्य
कलई चढ़ा इस्पात	0.8-2.0	100mm×100mm→80mmφ – 300mm×300mm→250mmφ	वाणिज्यिक एचवीएसी नलिकाएं, निकास प्रणाली
304 स्टेनलेस स्टील	1.0–3.0	200mm×200mm→150mmφ – 500mm×500mm→400mmφ	औद्योगिक रसायन स्थानांतरण, खाद्य प्रसंस्करण पाइपलाइन
5052 एल्यूमिनियम	0.5-1.5	80mm×80mm→60mmφ – 200mm×200mm→160mmφ	डेटा सेंटर, ऑटोमोटिव एयर इनटेक सिस्टम के लिए हल्के एचवीएसी
कोल्ड-रोल्ड स्टील (एसपीसीसी)	1.2-2.5	150mm×150mm→120mmφ – 400mm×400mm→320mmφ	सामान्य औद्योगिक वेंटिलेशन, धूल संग्रहण प्रणालियाँ

यह सुनिश्चित करने के लिए कि भाग तत्काल एकीकरण के लिए तैयार है, यह सटीक अंशांकन और सीम फिनिशिंग से गुजरता है।\-इन चरणों से वर्गाकार-से-गोल संक्रमण भाग तुरंत आपके सिस्टम में उपयोग के लिए तैयार हो जाता है। सबसे पहले, हम पूरे हिस्से की सतह को मैप करने के लिए एक लेजर कंटूर स्कैनर का उपयोग करते हैं। यह सुनिश्चित करने के लिए कि संक्रमण वक्र सुसंगत है और वर्गाकार सिरा मानक डक्ट/पाइप आकार में फिट बैठता है, हम इस मानचित्र की तुलना मूल 3डी डिज़ाइन फ़ाइल से करते हैं। उन हिस्सों के लिए जिन्हें सीम की आवश्यकता होती है, हम स्टेनलेस स्टील और एल्यूमीनियम के लिए टीआईजी वेल्डिंग या गैल्वेनाइज्ड स्टील के लिए स्पॉट वेल्डिंग का उपयोग करते हैं। फिर हम वायु प्रवाह या द्रव प्रवाह को बाधित करने वाले किसी भी उभार से छुटकारा पाने के लिए सीवन को चिकना कर देते हैं। इसके अतिरिक्त, प्रत्येक बैच एक आयामी अनुपालन जांच से गुजरता है: हम संक्रमण भाग को एक मानक वर्गाकार डक्ट और गोल पाइप से जोड़ते हैं और एक पतले फीलर गेज के साथ अंतराल की जांच करते हैं। यदि कोई अंतर 0.1 मिमी से अधिक है, तो हम भागों के अगले सेट के लिए झुकने वाले मापदंडों को समायोजित करते हैं। तरल पदार्थ ले जाने वाले हिस्सों के लिए, हम एक दबाव परीक्षण जोड़ते हैं: हम हिस्से को सील करते हैं, इसे पानी या हवा से भरते हैं, और आपके सिस्टम के अधिकतम ऑपरेटिंग दबाव के 1.2 गुना पर लीक की जांच करते हैं। यह सुनिश्चित करता है कि ट्रांज़िशन सीम के माध्यम से कोई तरल पदार्थ रिस न जाए।

डिफॉन को चुनने का एक प्रमुख लाभ सिस्टम अनुकूलता सुनिश्चित करने के लिए हमारा व्यापक दृष्टिकोण है। बहुत सारे ग्राहक मौजूदा चौकोर और गोल घटकों के साथ हमारे पास आते हैं। उन्हें चिंता है कि कस्टम ट्रांज़िशन पार्ट उनके पुराने सिस्टम में फिट नहीं होगा। इस चिंता का समाधान करने के लिए, हम ऑन-साइट या दूरस्थ 'आयाम सत्यापन' सेवाएँ प्रदान करते हैं। हम या तो आपके मौजूदा नलिकाओं/पाइपों को मापने के लिए एक तकनीशियन को भेजते हैं या डिजिटल कैलीपर से खुद को मापने के लिए कहते हैं। फिर हम आपके घटकों में किसी भी छोटे अंतर से मेल खाने के लिए संक्रमण भाग के डिज़ाइन को समायोजित करते हैं। उदाहरण के लिए, यदि आपके वर्गाकार डक्ट की पार्श्व लंबाई 252 मिमी है, तो हम सटीक फिट सुनिश्चित करते हुए विकास पैटर्न को बदल देंगे। हम इंस्टॉलेशन मार्गदर्शन भी देते हैं: प्रत्येक ऑर्डर एक सरल निर्देश पत्र के साथ आता है। यह भाग संरेखण के लिए स्पष्ट निर्देश प्रदान करता है और अनुशंसित फास्टनरों को निर्दिष्ट करता है। हमारी तकनीकी टीम इंस्टॉलेशन प्रश्नों का उत्तर देने के लिए फोन या वीडियो कॉल पर भी उपलब्ध है - समर्थन का एक स्तर जो हमारी सेवा को अलग करता है।

नियमित ग्राहक वर्ग-से-गोल संक्रमण भागों के लिए कस्टम उत्पादन शेड्यूलिंग और इन्वेंट्री प्रबंधन कार्यक्रमों से लाभ उठा सकते हैं। यदि आप एक एचवीएसी निर्माता हैं जो प्रति माह 500 इकाइयाँ बना रहे हैं, तो हम मासिक शिपमेंट के साथ एक आवर्ती ऑर्डर सेट कर सकते हैं। हम तैयार हिस्सों को अपने जलवायु-नियंत्रित गोदाम में संग्रहीत करते हैं - वहां की नमी गैल्वनाइज्ड स्टील या एल्यूमीनियम को नुकसान नहीं पहुंचाएगी। हमारी रैपिड प्रोटोटाइप सेवा के साथ अपने विकास चक्र को तेज करें: यदि आप एक नया वेंटिलेशन सिस्टम विकसित कर रहे हैं और वायु प्रवाह का परीक्षण करने के लिए एक नमूना संक्रमण भाग की आवश्यकता है, तो हम इसे अपने छोटे-बैच सीएनसी लाइन के साथ 3-5 व्यावसायिक दिनों में बना सकते हैं। इससे आप बहुत सारा ऑर्डर करने से पहले प्रदर्शन की जांच कर सकते हैं। हमारा सिस्टम आपके ऑर्डर इतिहास का विस्तृत रिकॉर्ड रखता है। यदि आपको छह महीने पहले खरीदे गए किसी हिस्से को फिर से व्यवस्थित करने की आवश्यकता है, तो हमारे पास पहले से ही डिज़ाइन फ़ाइल और सामग्री विनिर्देश हैं। इससे नए ऑर्डर की तुलना में लीड समय में लगभग 30% की कमी आती है।

वर्गाकार-से-गोल संक्रमण भाग केवल कनेक्टर्स से कहीं अधिक हैं; वे सिस्टम प्रदर्शन के लिए महत्वपूर्ण हैं। वे आपके सिस्टम के सुचारू, सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करने के लिए महत्वपूर्ण घटक हैं। विशेष सीएनसी बेंडिंग, डिज़ाइन अनुकूलन, सामग्री विशेषज्ञता और अनुकूलता के प्रति प्रतिबद्धता के संयोजन से, हम यह सुनिश्चित करते हैं कि प्रत्येक संक्रमण भाग आपकी आयामी और प्रदर्शन आवश्यकताओं को पूरा करता है। चाहे आप एक वाणिज्यिक एचवीएसी नेटवर्क, एक औद्योगिक रासायनिक पाइपलाइन, या एक धूल संग्रह प्रणाली का निर्माण कर रहे हों, हमारे वर्ग-से-गोल संक्रमण भाग वर्ग और गोल घटकों के बीच अंतर को सहजता से पाटते हैं। क्या आप अपनी विशिष्ट आवश्यकताओं के बारे में बात करना चाहते हैं? एक नमूना भाग के लिए पूछें? आइए हमारी सुविधा देखें? हमारी टीम से संपर्क करें. आप सीधे देख सकते हैं कि कैसे हम फ्लैट शीट धातु को सटीक भागों में बदलते हैं जो आपके संचालन की दक्षता और विश्वसनीयता सुनिश्चित करते हैं।
