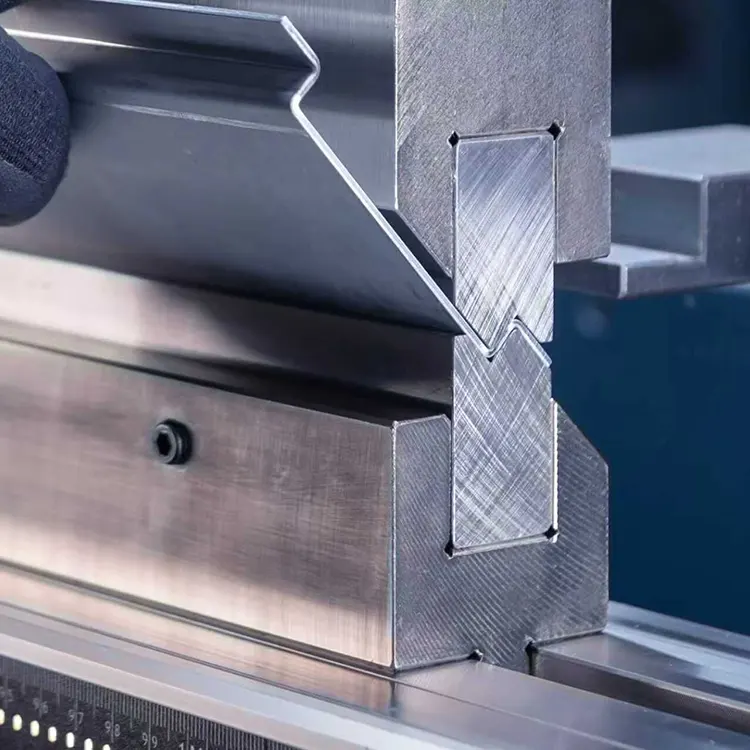

शीट धातु ऑफसेट झुकना

डिफॉन मशीनरी में शीट मेटल ऑफसेट बेंडिंग पार्ट्स के लिए सीएनसी बेंडिंग

इलेक्ट्रॉनिक उपकरण बाड़ों, औद्योगिक कैबिनेटरी और चिकित्सा उपकरण फ्रेम जैसे उद्योगों में निर्माताओं को अक्सर सटीक, नियंत्रित ऑफसेट के साथ शीट धातु भागों की आवश्यकता होती है। ये हिस्से बेमेल असेंबली सतहों के बीच अंतराल को पाटते हैं या आंतरिक घटकों के लिए संरचित रिक्ति बनाते हैं। डिफ़ोन मशीनरी सटीक शीट मेटल ऑफसेट बेंडिंग सेवाओं में माहिर है जो संरेखण चुनौतियों का समाधान करती है। हम स्टेप्ड इलेक्ट्रॉनिक ब्रैकेट सपोर्ट, ऑफसेट कैबिनेट डिवाइडर, स्टैगर्ड मेडिकल डिवाइस माउंटिंग प्लेट्स आदि जैसे अनुप्रयोगों के लिए कस्टम और सेमी-कस्टम ऑफसेट बेंडिंग समाधान प्रदान करते हैं। प्रत्येक भाग सटीक ऑफसेट आकार और सुसंगत कोणों को हिट करने के लिए उन्नत सीएनसी झुकने वाली तकनीक से बनाया गया है। यह सुनिश्चित करता है कि वे आपकी मौजूदा असेंबली लाइनों में आसानी से फिट हों। अपने ऑफसेट भागों के लिए डिफ़ोन के साथ साझेदारी करके, आप अपनी उत्पादन प्रक्रिया को सुव्यवस्थित करते हुए, मैन्युअल समायोजन या कई घटकों के संयोजन की आवश्यकता को समाप्त करते हैं। इसके परिणामस्वरूप उत्पाद फिट, कार्यक्षमता और त्वरित असेंबली समय में सुधार होता है।

शीट मेटल ऑफ़सेट बेंडिंग केवल एक प्रकार का मानक बेंडिंग नहीं है - यह एक सामान्य विनिर्माण समस्या को ठीक करने के लिए एक विशेष प्रक्रिया है: सतहों के साथ भागों को संरेखित करना जो एक ही विमान पर नहीं बैठते हैं। एक इलेक्ट्रॉनिक उपकरण लें: इसमें एक ब्रैकेट की आवश्यकता हो सकती है जो गर्मी की समस्याओं से बचने के लिए धातु चेसिस से 10 मिमी ऊपर एक सर्किट बोर्ड को ऑफसेट करता है। एक औद्योगिक कैबिनेट को सीलिंग गैस्केट फिट करने के लिए 5 मिमी ऑफसेट के साथ एक विभाजक की आवश्यकता हो सकती है। एक मेडिकल कार्ट को मौजूदा हार्डवेयर के साथ काम करने के लिए 3 मिमी ऑफसेट वाली माउंटिंग प्लेट की आवश्यकता हो सकती है। मानक झुकने वाली सेवाएँ अक्सर इन सटीक आवश्यकताओं को पूरा करने में विफल रहती हैं। वे असंगत ऑफसेट गहराई या कोण वाले हिस्से बनाते हैं जो आपको साइट पर समायोजित करने के लिए मजबूर करते हैं - समय बर्बाद करते हैं और हिस्से को नुकसान पहुंचाने का जोखिम उठाते हैं। डिफॉन की ऑफसेट झुकने वाली फैक्ट्री में, हम सिर्फ "ऑफसेट के साथ भागों को मोड़ते नहीं हैं।" हम प्रत्येक ऑफसेट को आपकी विशिष्ट असेंबली आवश्यकताओं से मेल खाने के लिए डिज़ाइन करते हैं। प्रक्रिया अन्य घटकों के साथ भाग की अंतःक्रिया का विश्लेषण करके शुरू होती है: आपको सतहों के बीच किस अंतर की आवश्यकता है? क्या ऑफसेट वजन बनाए रखेगा या सिर्फ रिक्तियां जोड़ देगा? क्या ऑफसेट को पूर्व-ड्रिल किए गए छेदों के साथ पंक्तिबद्ध करने की आवश्यकता है? यह असेंबली-केंद्रित दृष्टिकोण यह सुनिश्चित करता है कि हमारे द्वारा वितरित प्रत्येक ऑफसेट भाग पहली बार फिट हो। आपके उत्पादन शेड्यूल में कोई पुनर्कार्य, कोई देरी नहीं।

हमारी शीट मेटल ऑफसेट बेंडिंग सेवा परिशुद्धता और अनुकूलता पर केंद्रित तीन-चरण वर्कफ़्लो के साथ शुरू होती है। प्रक्रिया आपकी ऑफसेट आवश्यकताओं के विस्तृत विश्लेषण के साथ शुरू होती है। मानक बेंडिंग केवल भाग के आयामों पर ध्यान केंद्रित करती है, लेकिन शीट मेटल ऑफसेट बेंडिंग के लिए हमें भाग के संपूर्ण असेंबली संदर्भ को मैप करने की आवश्यकता होती है। उदाहरण के लिए, यदि आपको 19-इंच सर्वर रैक के लिए ऑफसेट ब्रैकेट की आवश्यकता है, तो हमारी इंजीनियरिंग टीम पहले रैक के आंतरिक आकार की जांच करती है, ब्रैकेट कितना वजन रखेगा, और मौजूदा माउंटिंग छेद कहां हैं। फिर हम "ऑफ़सेट ब्लूप्रिंट" बनाने के लिए 2D CAD सॉफ़्टवेयर का उपयोग करते हैं। यह केवल भाग की लंबाई, चौड़ाई और ऑफसेट गहराई को सूचीबद्ध नहीं करता है - यह अन्य घटकों के साथ संरेखित करने के लिए संदर्भ बिंदुओं को भी चिह्नित करता है। ब्लूप्रिंट में मुख्य विवरण शामिल हैं: "ऑफ़सेट दिशा", "ऑफ़सेट सहिष्णुता", और "बेंड अनुक्रम"। एकाधिक ऑफसेट वाले जटिल भागों के लिए - जैसे कि ऊर्ध्वाधर और क्षैतिज ऑफसेट दोनों के साथ कैबिनेट डिवाइडर - हम 3 डी रेंडरिंग बनाते हैं। ये दिखाते हैं कि भाग अंतिम असेंबली में कैसे फिट होगा, इसलिए हम उत्पादन शुरू होने से पहले संरेखण के मुद्दों को पकड़ लेते हैं। यह मैपिंग चरण यह सुनिश्चित करता है कि ऑफ़सेट झुकने की प्रक्रिया आपकी विशिष्ट असेंबली आवश्यकताओं के अनुरूप हो, न कि केवल सामान्य नियमों के अनुरूप।

एक बार ऑफसेट ब्लूप्रिंट पूरा हो जाने के बाद, हम सटीक ऑफसेट बनाने के लिए मल्टी-एक्सिस सीएनसी बेंडिंग की ओर बढ़ते हैं। यह चरण सटीकता की गारंटी के लिए हमारे विशेष उपकरणों का लाभ उठाता है। बुनियादी 3-अक्ष सीएनसी झुकने वाली मशीनें लगातार ऑफसेट नियंत्रण के साथ संघर्ष करती हैं, लेकिन हम 6-अक्ष वाले का उपयोग करते हैं। इनमें डुअल बैकगेज और रियल-टाइम ऑफसेट मॉनिटरिंग सेंसर हैं। उन्होंने हमें ऑफसेट झुकने के लिए दो प्रमुख चीजों को समायोजित करने दिया: "ऑफसेट गहराई" और "ऑफसेट कोण"। मान लीजिए कि हम 1.5 मिमी मोटे कोल्ड-रोल्ड स्टील से 5 मिमी वर्टिकल ऑफसेट ब्रैकेट बना रहे हैं। सीएनसी प्रणाली एक स्पष्ट अनुक्रम का पालन करती है: सबसे पहले, यह पहले मोड़ बिंदु पर पहुंचने के लिए प्राथमिक बैकगेज के साथ धातु की शीट को पंक्तिबद्ध करती है। फिर यह 90° मोड़ बनाने के लिए 110 बार दबाव का उपयोग करता है - यह ऑफसेट का पहला चरण बनता है। इसके बाद, द्वितीयक बैकगेज शीट को क्षैतिज रूप से 5 मिमी तक स्थानांतरित करता है। अंत में, यह दूसरा 90° मोड़ बनाने के लिए 105 बार दबाव का उपयोग करता है। यह ऑफसेट पूरा करता है, और दोनों सतहें ±0.05 मिमी के भीतर समानांतर रहती हैं। यह बहु-अक्ष नियंत्रण "ऑफसेट ड्रिफ्ट" को समाप्त करता है - मैन्युअल या बुनियादी सीएनसी झुकने की प्रक्रियाओं में गहराई में होने वाला क्रमिक विचलन।

ऑफसेट बनाने के बाद, हम असेंबली संगतता परीक्षण करते हैं। यह कदम, हमारी सेवा का एक प्रमुख विभेदक, इस समझ पर बनाया गया है कि असेंबली संगतता के बिना अकेले आयामी सटीकता अपर्याप्त है। यह परीक्षण केवल आकारों की जाँच नहीं कर रहा है। हम वास्तविक या प्रतिकृति भागों का उपयोग करके आपके वास्तविक असेंबली वातावरण की प्रतिलिपि बनाते हैं। उदाहरण के लिए, यदि आपने किसी चिकित्सा उपकरण के लिए ऑफसेट ब्रैकेट का ऑर्डर दिया है, तो हम ब्रैकेट को आपके डिवाइस के फ्रेम की एक प्रति पर माउंट करते हैं। फिर हम उस मेडिकल घटक को जोड़ते हैं जिसके लिए यह है और जांच करते हैं: क्या ऑफसेट फ्रेम और बांह के बीच 8 मिमी का अंतर बनाता है जिसकी आपको आवश्यकता है? क्या आप घटक को बिना दबाव डाले या ब्रैकेट को गलत तरीके से संरेखित किए सुरक्षित कर सकते हैं? क्या ब्रैकेट में पूर्व-ड्रिल किए गए छेद फ़्रेम में छेद के साथ संरेखित होते हैं? यदि हमें कोई गलत संरेखण मिलता है - यहां तक ​​कि 0.1 मिमी जितना छोटा भी - तो हम बाकी बैच के लिए सीएनसी झुकने की सेटिंग्स को समायोजित करते हैं। हो सकता है कि बैकगेज स्थिति या झुकने वाले दबाव में बदलाव किया जाए। यह वास्तविक दुनिया का सत्यापन सुनिश्चित करता है कि आपके ऑफसेट हिस्से न केवल आयामी रूप से सटीक हैं बल्कि तत्काल एकीकरण के लिए भी अनुकूलित हैं।

ऑफसेट भागों के लिए गुणवत्ता आश्वासन तीन महत्वपूर्ण विशेषताओं के आधार पर बनाया गया है। हम तीन प्रमुख चीजों पर ध्यान केंद्रित करते हैं: लगातार ऑफसेट गहराई, ऑफसेट सतहों के बीच समानता, और असेंबली संदर्भ बिंदुओं के साथ संरेखण। प्रत्येक भाग के लिए, हम तीन बिंदुओं पर ऑफसेट गहराई की जांच करने के लिए एक लेजर दूरी मीटर का उपयोग करते हैं। हम सुनिश्चित करते हैं कि पूरे हिस्से में भिन्नता ±0.05 मिमी से अधिक न हो। समानता की जांच करने के लिए, हम दो ऑफसेट सतहों की तुलना करने के लिए एक सटीक समतलता गेज का उपयोग करते हैं। हम ऐसे किसी भी हिस्से को अस्वीकार करते हैं जहां सतहों के बीच का अंतर 0.08 मिमी से अधिक है। संरेखण जांच के लिए, हम ऑफसेट के सापेक्ष पूर्व-ड्रिल किए गए छेद या पायदान की स्थिति को मैप करने के लिए सीएमएम का उपयोग करते हैं। हम सुनिश्चित करते हैं कि वे ±0.1 मिमी के भीतर आपके ब्लूप्रिंट से मेल खाते हों। इन जाँचों में उत्तीर्ण होने वाले प्रत्येक भाग को एक अद्वितीय क्रमांक प्राप्त होता है। यह पूर्ण पता लगाने की क्षमता के लिए इसके उत्पादन डेटा से लिंक करता है। यह चिकित्सा उपकरणों और एयरोस्पेस जैसे विनियमित उद्योगों के लिए आवश्यक है, जहां पूर्ण पता लगाने की क्षमता और अनुपालन अनिवार्य है।

डिफ़ोन का मुख्य विभेदक असेंबली-केंद्रित नवाचार के प्रति हमारी प्रतिबद्धता में निहित है। हम जानते हैं कि जैसे-जैसे आपके उत्पाद का डिज़ाइन विकसित होता है, ऑफसेट ज़रूरतें अक्सर बदलती रहती हैं। इसलिए हम चल रही परियोजनाओं के लिए "तेजी से पुनर्विन्यास" की पेशकश करते हैं। यदि आपको उत्पादन के बीच में ऑफसेट को 10 मिमी से 12 मिमी में बदलने की आवश्यकता है, तो हमारी सीएनसी मशीनें 10 मिनट के अंदर सेटिंग्स स्विच कर सकती हैं। बुनियादी मशीनों को 30+ मिनट लगते हैं—इससे डाउनटाइम में काफी कटौती होती है। हम "ऑफ़सेट अनुकूलन" सलाह भी देते हैं। यदि आपके प्रारंभिक डिज़ाइन को एक जटिल, बहु-चरणीय ऑफसेट की आवश्यकता है जिसकी लागत बहुत अधिक है, तो हमारे इंजीनियर सरल ऑफसेट आकार सुझा सकते हैं। उदाहरण के लिए, पिछले महीने एक ग्राहक ने तीन अलग-अलग 5 मिमी ऑफसेट वाले ब्रैकेट की मांग की थी। हमने इसे स्टेप्ड फीचर्स के साथ सिंगल 15 मिमी ऑफसेट में फिर से डिजाइन किया। इससे उनकी असेंबली के साथ पूर्ण अनुकूलता बनाए रखते हुए उत्पादन समय 25% कम हो गया।

डिफ़ोन मशीनरी असेंबली चुनौतियों को हल करने के लिए आपके साथ साझेदारी करती है, न केवल भागों से अधिक प्रदान करती है - हम निर्बाध एकीकरण प्रदान करते हैं। हम असेंबली अलाइनमेंट, मल्टी-एक्सिस सीएनसी परिशुद्धता, वास्तविक दुनिया परीक्षण और लचीले समर्थन पर ध्यान केंद्रित करते हैं। हमारे द्वारा बनाया गया प्रत्येक ऑफसेट भाग आपकी उत्पादन प्रक्रिया में आसानी से फिट बैठता है। इससे आपका समय बचता है, बर्बादी कम होती है और आपका उत्पाद अधिक विश्वसनीय बनता है। यदि आप इलेक्ट्रॉनिक बाड़े, औद्योगिक अलमारियाँ, या चिकित्सा उपकरण बना रहे हैं, तो हम आपकी ऑफसेट आवश्यकताओं को उच्च गुणवत्ता वाले, संयोजन के लिए तैयार भागों में बदलने के लिए तैयार हैं। इस बात पर चर्चा करने के लिए तैयार हैं कि हमारी ऑफसेट झुकने की विशेषज्ञता आपके प्रोजेक्ट को कैसे लाभ पहुंचा सकती है? एक नमूना भाग के लिए पूछें? आइए हमारी फ़ैक्टरी देखें? हमारी टीम से संपर्क करें. स्वयं देखें कि कैसे हमारी प्रक्रिया शीट धातु को सटीक घटकों में बदल देती है जो आपके उत्पादों के प्रदर्शन और विश्वसनीयता को बढ़ाती है
