किसी भी हाइड्रोलिक प्रणाली में, प्रवाह दर - दबाव नहीं - एक्चुएटर गति निर्धारित करती है। दबाव बल प्रदान करता है; प्रवाह नियंत्रित करता है कि सिलेंडर कितनी तेजी से फैलता है या मोटर कितनी तेजी से घूमती है। इस अंतर को समझना हर अच्छी तरह से डिज़ाइन किए गए हाइड्रोलिक सर्किट की नींव है, और यह प्रभावी प्रवाह नियंत्रण से शुरू होता है।

प्रवाह नियंत्रण वाल्व के मुख्य प्रकार

सबसे सरल उपकरण, सुई और थ्रॉटल वाल्व, सुझाव दे सकते हैं कि निश्चित प्रतिबंध पर्याप्त प्रवाह नियंत्रण प्रदान कर सकता है। हालाँकि, महत्वपूर्ण साक्ष्य इंगित करते हैं कि प्रवाह भार के साथ बदलता रहता है, यह देखते हुए कि छिद्र के माध्यम से प्रवाह दबाव में गिरावट के साथ बदलता है। इन निष्कर्षों के प्रकाश में, इंजीनियर यह प्रदर्शित कर सकते हैं कि दबाव-मुआवज़ा वाले वाल्व छिद्र पर निरंतर दबाव ड्रॉप बनाए रखते हैं। इसके अलावा, मुख्य परिणाम यह सुझाव दे सकते हैं कि लोड की स्थिति बदलने पर भी एक्चुएटर की गति स्थिर रहती है। आनुपातिक वाल्व सटीक प्रोग्राम के लिए विद्युत सिग्नल का उपयोग करके आगे बढ़ते हैं नियंत्रण।

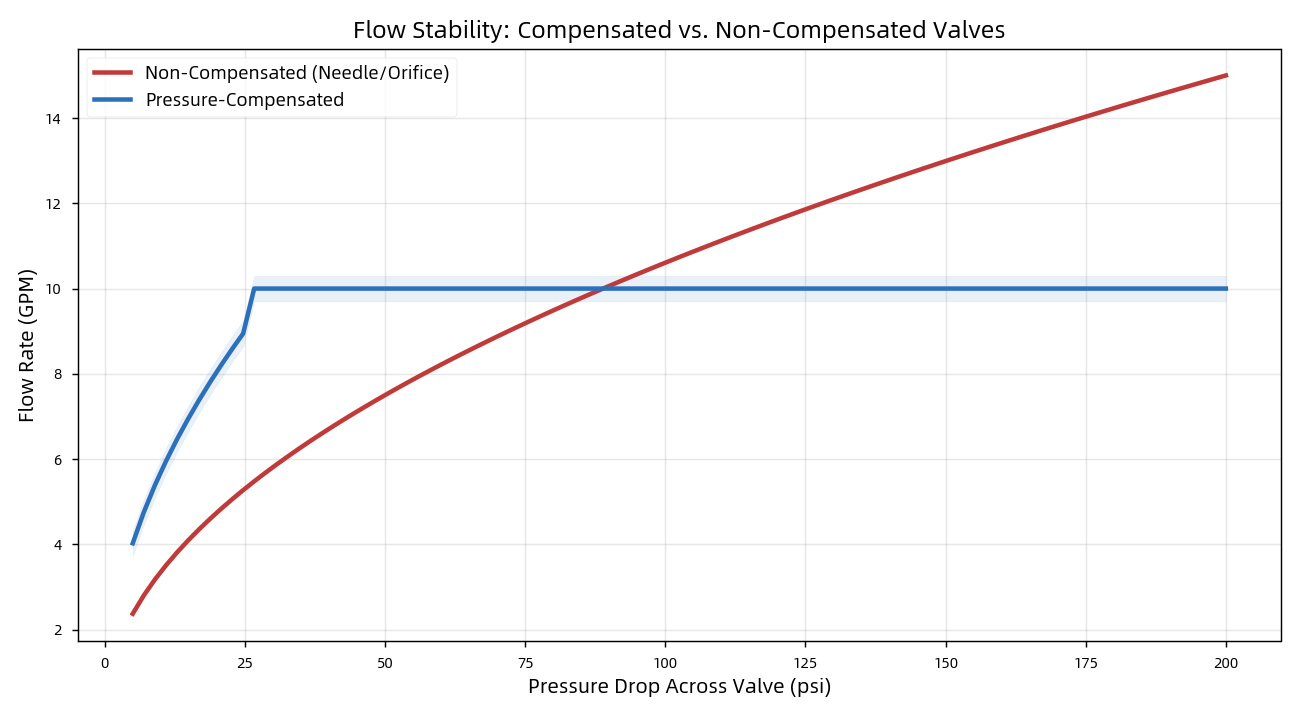

मुआवज़ा बनाम गैर-मुआवज़ा प्रवाह

तीन बुनियादी गति-नियंत्रण सर्किट

सर्किट में वाल्व कहाँ बैठता है यह मायने रखता है:

● मीटर में – एक्चुएटर के सामने रखा गया; विपरीत भार के लिए आदर्श, लेकिन अनियंत्रित भार को नियंत्रित नहीं कर सकता।

● मीटर-आउट – रिटर्न लाइन पर रखा गया; अत्यधिक भार को सुरक्षित रूप से नियंत्रित करने के लिए बैक-प्रेशर बनाता है। अंगूठे का नियम: "यदि संदेह हो, तो मीटर से बाहर निकलें।"

● खून बहना रुक जाना – अधिशेष प्रवाह को टैंक की ओर मोड़ता है; सबसे अधिक ऊर्जा-कुशल विकल्प, लेकिन कम सटीक।

मशीनिंग परिशुद्धता क्यों मायने रखती है
प्रवाह नियंत्रण प्रदर्शन यह सुझाव दे सकता है कि भाग की गुणवत्ता समग्र सिस्टम विश्वसनीयता के प्रमुख निर्धारक का संकेत दे सकती है। हालाँकि, महत्वपूर्ण निष्कर्ष दर्शाते हैं कि एक वाल्व स्पूल को स्वतंत्र रूप से स्लाइड करना चाहिए, फिर भी अपने बोर के भीतर कसकर सील करना चाहिए - अक्सर ±0.001 मिमी तक की सहनशीलता और Ra 0.2–0.8 µm की सतह खत्म करने की आवश्यकता होती है। इसके अलावा, सबूत यह सुझाव दे सकते हैं कि ढीली निकासी आंतरिक रिसाव, बर्बाद ऊर्जा और गर्मी संचय का कारण बनती है। इन परिणामों के प्रकाश में, खुरदरी सतहें संकेत दे सकती हैं कि सील घिसाव और रिसाव गंभीर विफलता पथ प्रदर्शित कर सकता है। ढीली मंजूरी ऊर्जा बर्बाद करती है; खुरदुरी सतहों का रिसाव।

आपका ओईएम पार्टनर: डिफ़ोन मशीनिंग

डिफॉन मशीनिंग में, हम सटीक सहिष्णुता प्रवाह नियंत्रण मांगों के लिए सटीक हाइड्रोलिक घटकों-मैनिफोल्ड्स, वाल्व बॉडी, स्पूल और फिटिंग का निर्माण करते हैं। आईएसओ 9001 और आईएटीएफ 16949 प्रमाणन, मल्टी-प्रोसेस सीएनसी मशीनिंग और एक अनुभवी इंजीनियरिंग टीम के साथ, हम प्रोटोटाइप से लेकर वॉल्यूम उत्पादन तक OEM ग्राहकों का समर्थन करते हैं।
